Устройство УМ130 для механической стыковки конвейерных лент

Устройство УМ 130 ударное для стыковки конвейерных лент толщиной от 10 до 18 мм

Забивная система УМ - пластинчато-скобовое соединение конвейерных лент с помощью ударного устройства УМ 130.

1. Общая информация

1.1. Устройство УМ 130 ударное предназначено для запрессовки разъемных соединителей типа УМ в конвейерную ленту прочностью от 1000 до 1750 Н/мм с тканевым каркасом.
1.2. Устройство УМ 130 ударное может применяться в любых производственных условиях при стыковке конвейерной ленты.
1.3. Устройство изготавливается в климатическом исполнении У, категории размещения 2 и 5 ГОСТ 15150-69.
1.4. Настоящая информация предназначена для изучения конструкции и обеспечения правильной и безопасной эксплуатации устройства УМ 130.

2. Основные технические данные

3. Комплектность

* поставляется по согласованию с потребителем

** под заказ возможно изготовление угольника для конвейерной ленты любой ширины

4. Устройство изделия

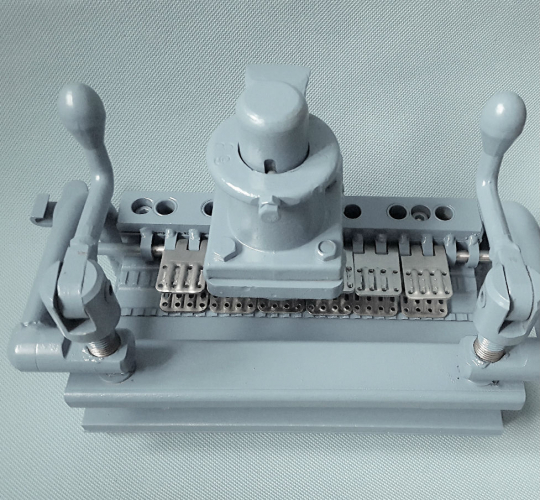

4.1 Ударное устройство УМ 130  состоит из основания, (которое служит для установки пластинчатых шарниров и зажима ленты) и бойка с ударником для запрессовки П-образных скоб. Устройство комплектуется молотком массой 1.5 - 2.1 кг.

5. Указание мер безопасности

При подготовке и проведении работ с изделием должны быть соблюдены требования действующих инструкций по охране труда по профессиям, требований эксплуатационных документов и других нормативных документов по безопасности труда, действующих в конкретной отрасли.

6. Порядок работы

6.1 При длительном хранении устройства УМ 130 перед началом работы необходимо осмотреть устройство, проверить комплектность и смазать трущиеся поверхности. В месте соединения конвейерной ленты демонтируют несущие ролики.

6.2 С помощью натяжного устройства (тали) стягивают конвейерную ленту и фиксируют в натянутом положении. Место соединения выкладывают досками так, чтобы возможно было горизонтально положить ленту.

6.3 Концы лент необходимо обрезать строго под прямым углом. Старое или поврежденное соединение вырезают на расстоянии не менее 200 мм от повреждения. При хорошем состоянии продольных кромок ленты при обрезке целесообразно использовать угольник.

6.4 При толщине обкладки ленты свыше 2 мм рекомендуется снять слой обкладки канавконарезателем до 1 … 1.5 мм.

6.5 Определяем количество пластинчатых шарниров для соединения. Для этого необходимо разложить пластинчатые шарниры вдоль соединяемых краев ленты, при этом с каждой стороны необходимо отступить на 15-20 мм от борта ленты. Количество пластинчатых шарниров должно быть на каждом конце соединяемых лет одинаковым.

6.6 Устанавливаем пластинчатые шарниры в кассету основания и закрепляем шомполом. Устанавливаем устройство на ленту до упора , выдерживая размер 15-20 мм от борта до первой скобы и закрепляем прижимом. После этого, при помощи молотка, производится подгиб всех пластинчатых шарниров к ленте.

6.7 Устанавливаем П-образные проволочные скобы в пазы бойка и утапливаются легким постукиванием молотка заподлицо.

Внимание: в случае применения П-бразных скоб диаметром более 2,5 мм их запрессовывают в 2 этапа, устанавливая по 2 штуки.

6.8 Ударник устанавливается в отверстия основания. Легким ударом по выступу на корпусе бойка обеспечиваем его полною посадку в отверстия основания.

6.8 Далее ударами молотком по бойку запрессовываются П- образные скобы.

Внимание: порядок запрессовки: сначала запрессовываются крайние пластинчатые шарниры, далее по центру, а затем остальные.

6.9 Снимаем устройство УМ 130 с ленты и повторяем операции, описанные в п.п. 6.6…6.8, устанавливая устройство рядом по ширине ленты, выдерживая шаг. После запрессовки скоб на всю ширину стыкуемой ленты, запрессовываются скобы на другом конце ленты.

6.10 Концы ленты соединяют по принципу «замка молнии». Соединение начинают с одной стороны посредством укладки петель пластинчатых шарниров одного конца ленты между петлями пластинчатых шарниров другого и последующего проталкивания соединительного стержня.

Соединительный стержень УМ не должен превышать ширину соединения более чем на 8-10 мм.

6.11 На конце ленты по направлению движения срезают фаски длиной примерно 20 мм под углом 35-45⁰.

Внимание: шарнирное соединение конвейерной ленты прослужит значительно дольше, если планово менять соединительные стержни в случае их износа (рекомендуется производить замену стержня каждые три месяца, в зависимости от условий эксплуатации конвейера)

Обучающее видео: инструкция по соединению транспортерных лент механическими шарнирными соединителями УМ

Инструкция по соединению конвейерной ленты разъемными соединителями УМ1000.11, УМ1400.13, УМ1750.15

Подготовка конвейерной ленты

• Обрезать оба края стыкуемой ленты под углом 90 градусов с помощью специального ножа и угольника;
• При необходимости снять верхнюю или нижнюю обкладку ленты, чтобы толщина ленты в месте стыка не превышала 14 мм
• Количество соединителей определяется простым выкладыванием на ленту отступая от каждого края ленты 30-40 мм
• В случае стыковки ленты различной ширины, количество соединителей набирается по ширине меньшей ленты;
• Количество соединителей должно быть строго одинаковым для каждого края стыкуемой ленты;
• С помощью рулетки определить центр ленты;
• Процесс стыковки ленты начинать от центра ленты к краям.

Набор соединителей в устройство УМ 130

• Набрать соединители в планку набора соединителей (скободержатель) овальными отверстиями вниз и зафиксировать их шомполом;

Внимание: соединители УМ набираются в устройство УМ 130 не боле 6 шт. за один раз!

• Обязательно отступать по одному посадочному месту для соединителей с левой и правой стороны планки набора соединителей;
• Вставить ленту в устройство (в зев соединителя) в упор к скободержателю и зафиксировать ленту механизмом фиксации ленты;
• Обратить внимание, чтобы край первой скобы был строго на центре торца стыкуемой ленты;
• Устройство УМ 130 и лента готовы к запрессовки соединителей.

Запрессовка соединителей

• Вставить проволочную скобы 2 шт. в посадочное место ударного механизма (центральную часть бойка)

• Установить ударный механизм в направляющие станины напротив первого соединителя;
• Придерживая УМ 130 одной рукой легкими ударами молотка по посадочной пяте догнуть соединитель до полной посадки к станине;
• Нанести несколько ударов молотком по бойку УМ 130 до его естественного отскока;
• Произвести те же действия напротив крайнего соединителя и только потом перейти к центральным в любой последовательности;
• Вставить проволочную скобы 2 шт. в посадочное место ударного механизма (крайнюю часть бойка) и произвести допрессовку крайней части соединителей в любой последовательности;
• Извлечь шомпол, освободить ленту;
• Произвести выше изложенные действия с оставшимися участками ленты путем перестановки устройства, при этом крайний запрессованный соединитель устанавливается в свободное посадочное место скободержателя в плотную с новым соединителем;

Внимание: не допускается использование молотка весом более 2 кг.

• После окончания запрессовки соединителей обо торца ленты соединить с помощью соединительного стержня, края ленты обрезать под углом 30 градусов по ходу движения ленты;
• Для фиксации стержня у края соединителя, одеть гайку и расклепать на стержне;
• Готовое стыковое соединение выложить на жесткую поверхность и путем удара молотка по соединителям произвести допрессовку соединителей;
• Допрессовка соединителей на устройстве УМ 130 не допускается в целях увеличения срока службы устройства.

Внимание: все работы по соединению конвейерной ленты выполняются на жестком основании!

Скачать информационный лист по соединителям УМ1000.11-УМ1750.15
